اهمیت طراحی قالب تزریق پلاستیک در کیفیت و هزینه قطعه

قالب تزریق پلاستیک نقش مهمی در کیفیت سطح، دقت ابعادی، استحکام و هزینه تولید قطعات پلاستیکی دارد. برای طراحی و ساخت یک قالب دقیق باید عواملی مانند ضخامت دیواره، دنده‌های تقویتی، زاویه کشش، شعاع گوشه‌ها، جنس پلیمر و تیراژ تولید بررسی شوند. پارس ماشینری خدمات طراحی و ساخت قالب‌های تزریقی صنعتی، قالب پریفرم، درب بطری و قطعات لوازم‌خانگی را متناسب با نیاز هر پروژه ارائه می‌دهد.

عوامل موثر در قالب تزریق پلاستیک

ضخامت دیواره:

ضخامت دیواره قطعات پلاستیکی معمولاً حدود 0.80-3.00 میلی متر است، اگر خیلی ضخیم باشد، به راحتی جمع می شود و در قطعه حباب تولید می شود، تولید قطعه بسیار نازک نیز دشوار است، ضخامت محصولات بزرگ تر ضخیم تر است و محصولات کوچک تر نازک تر، به طور کلی محصول به ضخامت 1.0-2.0mm برای بیشتر محصولات استفاده می شود و ضخامت محصولات تا حد امکان یکنواخت می باشد، در صورت طراحی خاص، ممکن است قسمتی از محصول ضخیم یا نازکتر باشد.

 قالب تزریق پلاستیک برای اصل فرآیند تزریق مورد نیاز است. اگر ضخامت محصول کمتر از 0.3 میلی متر باشد، پر کردن کامل قالب تزریق دشوار است، اما پلاستیک های نرم تر در برخی موارد می توانند استفاده شوند.

دنده های قالب تزریق:

بیشتر محصولات پلاستیکی به دنده هایی نیاز دارند که می توانند استحکام کلی آنها را بدون افزایش ضخامت پوسته کلی محصول، به ویژه برای محصولات بزرگ، تا حد زیادی افزایش دهند و در عین حال از تغییر شکل محصول نیز جلوگیری کنند. ضخامت دنده ها معمولاً 0.5-0.7 برابر ضخامت کلی است اگر بیش از 0.7 برابر باشد به راحتی جمع شود. هنگامی که ارتفاع دنده ها زیاد است، زاویه کشش دنده ها باید حداقل 0.5-1 درجه باشد. اگر ارتفاع دنده ها کمتر از 15 میلی متر باشد، نیازی به زاویه کشش دنده ها نیست.

زاویه کششی:

محصولات پلاستیکی دارای زاویه کششی هستند، اما ارتفاع آنها عموما زیر 4 میلی متر است و دارای شرایط ویژه ای هستند به جز زمانی که دیواره جانبی بزرگ نباشد زاویه کششی معمولا 1-5 درجه است، بسته به اندازه، ارتفاع، شکل خاص، قادر به قالب گیری موفقیت آمیز است و بر اصل عملکرد تأثیر نمی گذارد. قالب جلو معمولاً 0.5 درجه بزرگتر از قالب حفره پشتی است تا محصول بتواند در حفره پشتی باقی بماند.

گوشه R:

به منظور کاهش تنش جریان پلاستیک ، لبه قطعات پلاستیکی قالب‌گیری تزریقی باید به صورت گرد R0.3-0.5mm طراحی شود، به جز برای شرایط خاص و برای عملکرد خاص.

سوراخ های روی قطعات قالب گیری شده:

از نقطه نظر پردازش قالب، سوراخ بهتر است به شکل ساده سوراخ دایره ای ساخته شود، تا آنجا که ممکن است سوراخ های شکل پیچیده ایجاد نشود، اندازه سوراخ نباید خیلی کوچک باشد، عمق سوراخ و قطر سوراخ نباید بیش از حد بزرگ باشد. فاصله بین سوراخ و لبه محصول ترجیحاً بیشتر از 1.5 برابر قطر سوراخ و فاصله بین دو سوراخ ترجیحاً بیشتر از دو برابر قطر سوراخ باشد تا محصول از استحکام خوبی برخوردار باشد.

قالب گیری اینسرت:

هنگامی که یک قطعه فلزی یا پلاستیکی موجود مجدداً در قالب قرار می‌گیرد، قطعه موجود را اینسرت می‌گویند. هنگامی که طراحی محصول پلاستیکی دارای قطعات اینسرت است، لازم است اینسرت در قالب در نظر گرفته شود که باید بتواند به طور کامل، دقیق و قابل اطمینان در موقعیت قرار گیرد، اما همچنین در نظر بگیرید که قطعه اینسرت باید با قسمت تشکیل دهنده جامد متصل شود، زمانی که ضخامت دیواره اطراف قطعات اینسرت خیلی نازک است، اینسرت ها محکم ثابت نمی شوند. همچنین در نظر داشته باشید که پلاستیک اطراف اینسرت ها نشتی نداشته باشد.

سطح قطعات قالب گیری شده:

سطح قطعه پلاستیکی قالب گیری شده می تواند صاف و یا دارای حکاکی باشد. هنگامی که حکاکی یا سایر الگوهای روی سطح خیلی عمیق است، باید زاویه درفت را در طراحی قالب افزایش دهیم.

انواع قالب تزریق پلاستیک

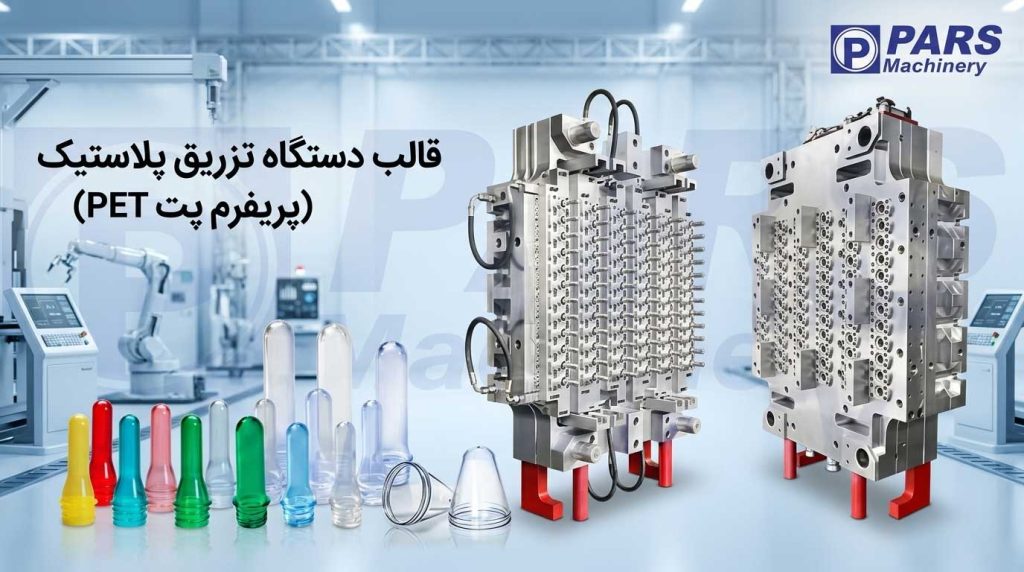

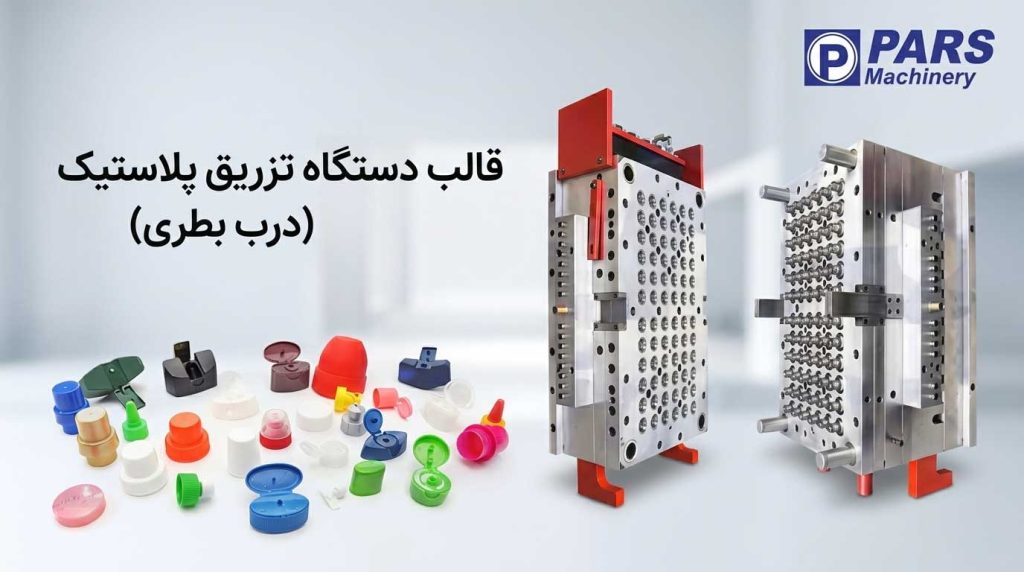

قالب درب پلاستیکی و قالب پریفرم PET

انواع قالب درب پلاستیکی، قالب درب بطری آب معدنی، قالب درب آبمیوه، قالب درب اسپری برای اندازه‌های مختلف بطری. ما همچنین می‌توانیم قالب پریفرم پت PET را با چند حفره در ابعاد 30 میلی‌لیتر تا ظرفیت بطری 5 گالن بسازیم.

اگر برنامه جدیدی برای سرمایه گذاری در صنعت بسته بندی آب دارید، با ما تماس بگیرید، ما می توانیم خط تولید پلاستیک با کیفیت بالا را عرضه کنیم، شامل خط قالب گیری تزریق درب بطری، خط قالب گیری تزریقی پریفرم پت PET و همچنین خط بادکن بطری. ما تولید کننده مستقیم قالب و ماشین آلات تزریق پلاستیک و پلاستیک بادی هستیم و می توانیم قیمت مطلوبی را با خدمات مناسب ارائه دهیم.

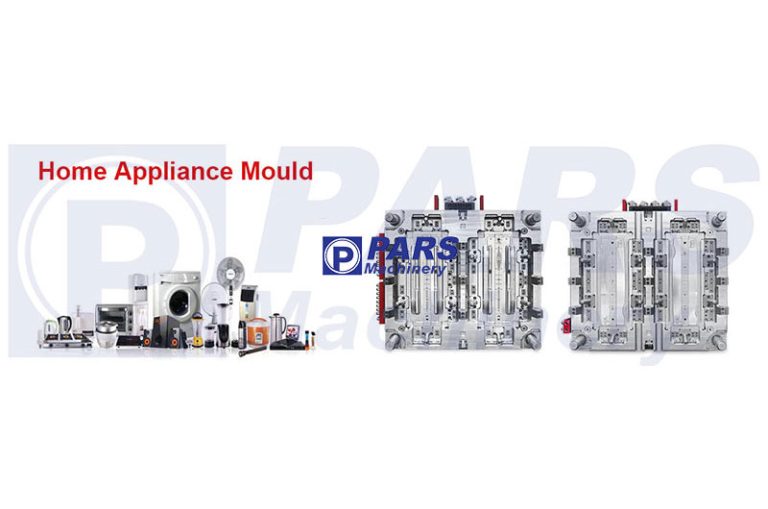

قالب تزریق لوازم خانگی پلاستیکی

تیم مجرب ویژه قالب لوازم خانگی (مانند یخچال، ماشین لباسشویی، تهویه مطبوع و …) شرکت پارس با راه حل کامل قالب های لوازم خانگی با دقت بالا را می تواند با توجه به ایده های مشتریان ارائه دهد، از تجزیه و تحلیل ویژگی های قالب، بهینه سازی طراحی محصول، بهبود طراحی قالب و تولید قطعات پلاستیکی، که سطح صاف لوازم خانگی و مونتاژ کامل را تضمین می کند.

ما هنوز در حال توسعه فناوری خود در قالب‌گیری لوازم خانگی هستیم تا راه‌حل‌های بهتر و بهتری را برای قالب‌های لوازم خانگی ارائه دهیم.

قیمت ساخت قالب تزریق پلاستیک معمولاً به عوامل زیر بستگی دارد:

• ابعاد، وزن و پیچیدگی هندسی قطعه
• تعداد حفره‌ها یا کویته‌های قالب
• جنس فولاد و طول عمر مورد انتظار قالب
• نوع راهگاه سرد یا هات‌رانر
• وجود کشویی، لیفتر، رزوه یا اینسرت
• تلرانس ابعادی و کیفیت سطح موردنیاز
• نوع پلیمر و فشار تزریق
• تعداد مراحل تست و اصلاح قالب

برای دریافت برآورد دقیق،این موارد را ارسال کنید:

• فایل سه‌بعدی STEP، STP یا IGES
• نقشه دوبعدی و تلرانس‌ها
• نمونه فیزیکی در صورت نبود فایل
• جنس پلیمر و رنگ قطعه
• تیراژ روزانه یا سالانه
• دستگاه تزریق موجود و ظرفیت آن
• کیفیت سطح و عمر مورد انتظار قالب

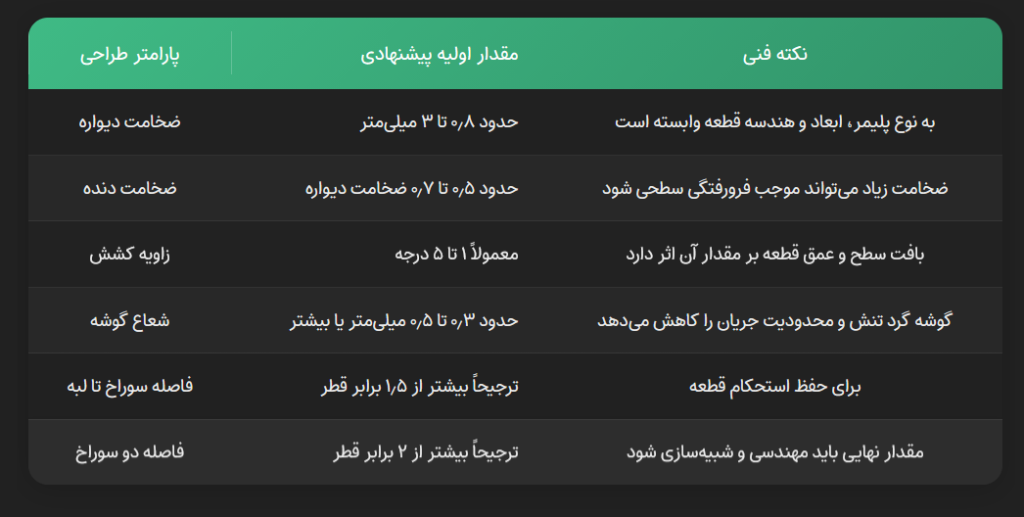

جدول فنی پیشنهادی قالب تزریق پلاستیک (این مقادیر به‌عنوان قانون قطعی معرفی نمیشود؛ شرایط مناسب برای ABS، PP، PE، PA یا PC می‌تواند متفاوت باشد.)

خرید قالب تزریق پلاستیک

برای سفارش و خرید انواع قالب تزریق پلاستیک و قالب پلاستیک بادی جهت تولید انواع محصولات پلاستیکی ساده و پیچیده با کارشناسان فنی ما در ارتباط باشید.
